【项目任务书】
客户：阳光100置业集团
项目名称：《沈阳高尔夫别墅》
项目背景：本案坐落于沈阳周边。毗邻高尔夫球场。远离城市的喧嚣，使人们更贴近自然。小区以别墅为主，绿化率高、各种娱乐、健身设施齐全。本案核心是打造宜居环境。
制作内容：小区别墅模型
制作要求：按照cad图纸四面建模、模型制作准确
制作时间：16学时
【制作内容】
小区别墅模型北立面和屋顶制作
【项目制作重点和难点分析】
一、制作内容要求
严格按照cad图纸进行模型制作
模型制作严谨，不允许出现漏面、共面、漏缝
二、制作难点分析

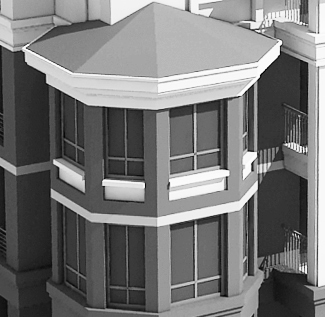

1、别墅造型中出现八角结构，如何快速准确制作窗、门
八角塔或六角塔都是常见的建筑造型。制作方法和技巧是相同的。现在以八角塔为例进行制作的讲解。
⑴从平面上，应该保证两条边与x轴或y轴平行，在制作中横平竖直远比在斜边进行制作要简单的多。
⑵在平面上画cad线时要保留一条。这样可利用这条线制作玻璃、横向窗框。
⑶竖向窗框的做法

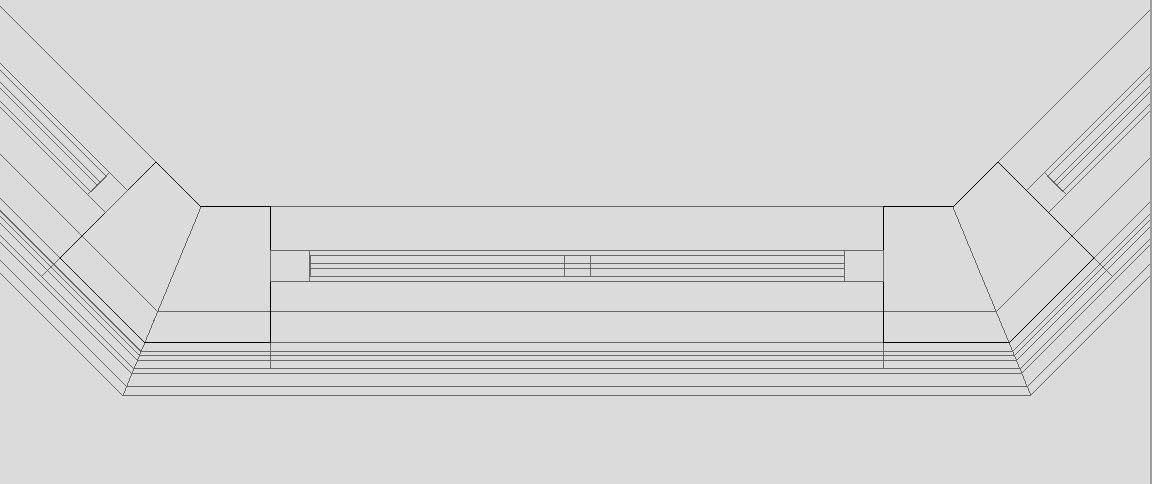

④ 可以做一个模型，中间等分作为参考，如图一。并正确使用捕捉工具，准确制作。
使用“空间工具”进行复制，能够准确进行制作。
Count:复制的个数
Spacing:复制物体之间的距离
Context-centers:以中心点的方式复制
Context-follow:物体跟随路径方向旋转
三、制作中可能出现的问题及解决方案
1、台阶的两种做法比较
1、台阶制作方法

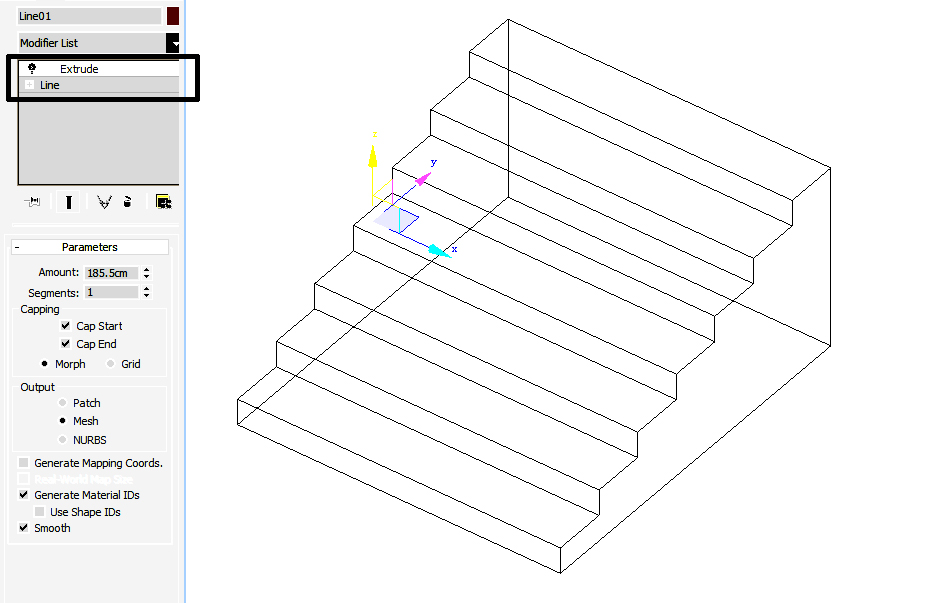

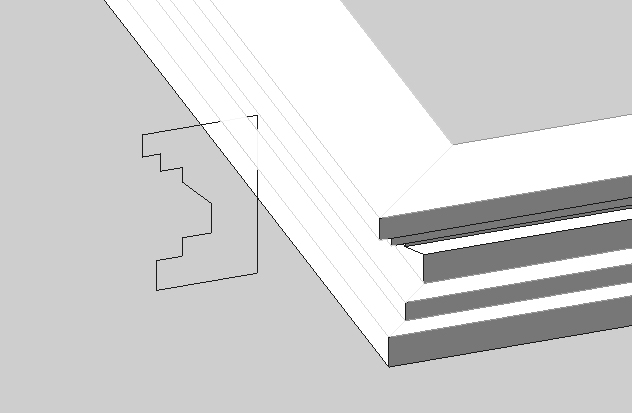

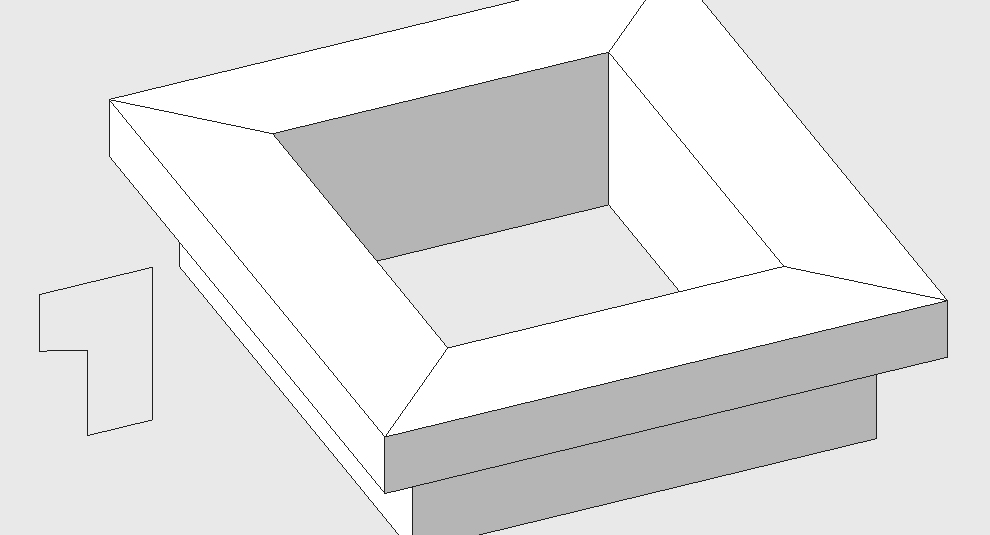

⑴ 对于正方向（横平竖直）的台阶，制作非常简单，可以在侧视图画出剖面，然后使用挤出修改器，制作台阶的宽度。如图
⑵ 对于从平面位置观察，台阶是斜向角度的台阶，制作不太方便。可以先按照正方向制作，然后测量台阶角度，将台阶模型使用旋转工具摆放到合适位置。但这种方法比较繁琐。

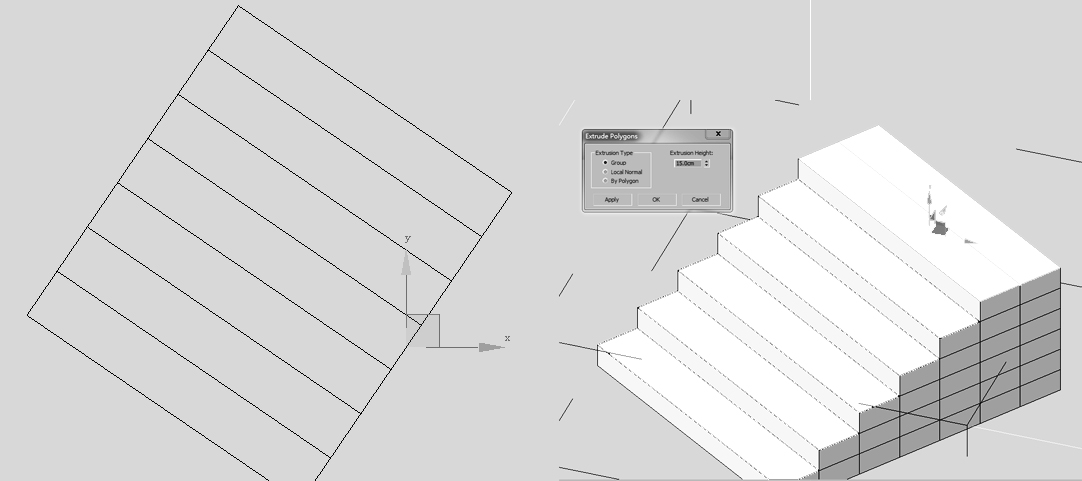

⑶ 根据以前学过的可编辑多边形的相关命令，可以直接很高效、准确的直接在倾斜角度上进行台阶的制作。
①在平面位置使用线的命令画一条台阶的边缘
②使用可编辑样条线下的扩出命令确定台阶宽度
③把二维图形转换成可编辑多边形，并计算台阶的踏步数，使用可编辑多边形下的连接命令对刚才转化成的多边形进行分段。
④反复使用可编辑多边形中的挤出命令，直到制作出完整的台阶。最终效果如下图
|
