【项目任务书】
客户：阳光100置业集团
项目名称：《沈阳高尔夫别墅》
项目背景：本案坐落于沈阳周边。毗邻高尔夫球场。远离城市的喧嚣，使人们更贴近自然。小区以别墅为主，绿化率高、各种娱乐、健身设施齐全。本案核心是打造宜居环境。
制作内容：小区别墅模型
制作要求：按照cad图纸四面建模、模型制作准确
制作时间：16学时
【制作内容】
小区别墅模型南立面和侧立面制作
【项目制作重点和难点分析】
一、制作内容要求
严格按照cad图纸进行模型制作
模型制作严谨，不允许出现漏面、共面、漏缝
二、制作难点分析
1、坡屋顶制作相同位置的点必须焊接
重合点必须焊接有三个目的

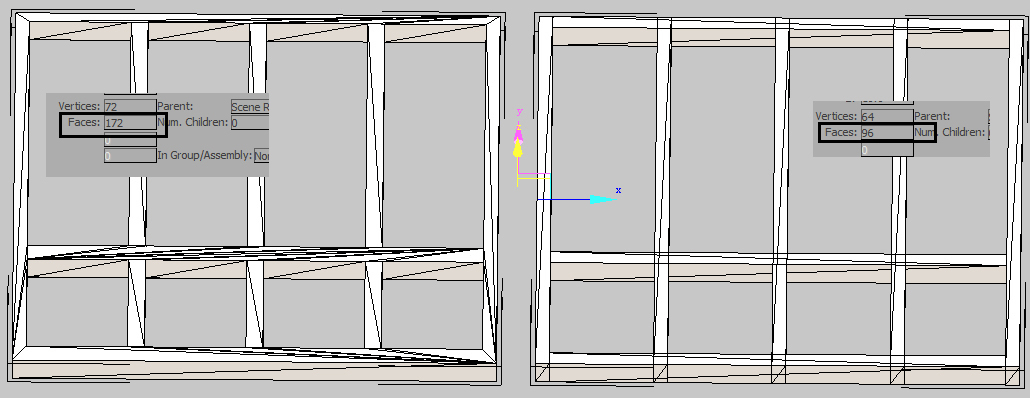

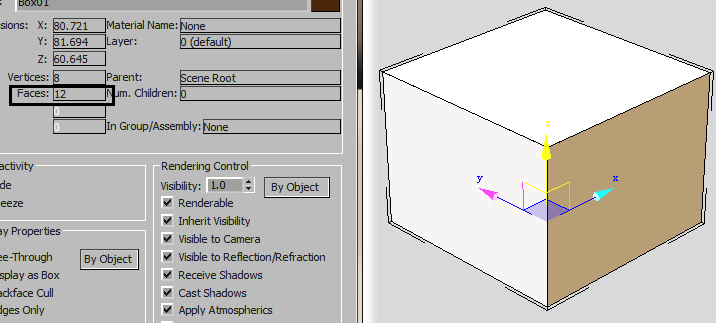

⑴场景中物体面数、顶点数的多少能够影响最终渲染速度。数量越多速度越慢。
⑵当对物体顶点进行编辑时，如果存在重合点，用点选的方法选择一个点进行移动编辑，原地还会有一个或多个顶点。在制作任务紧张的时候很容易因为这个原因造成模型错误。
⑶场景中存在重合点，在渲染时容易出现很多不可预估的错误。而且这种错误通常很难排查。
三、制作中可能出现的问题及解决方案
1、Cad平面、立面有误差
⑴Cad平面、立面有误差是制作过程中非常常见的问题，通常情况下，在没有特殊说明的时候按照立面图进行制作。
⑵如果存在平面、立面多处对不上的情况。没有特殊说明的情况下对齐门或者窗。

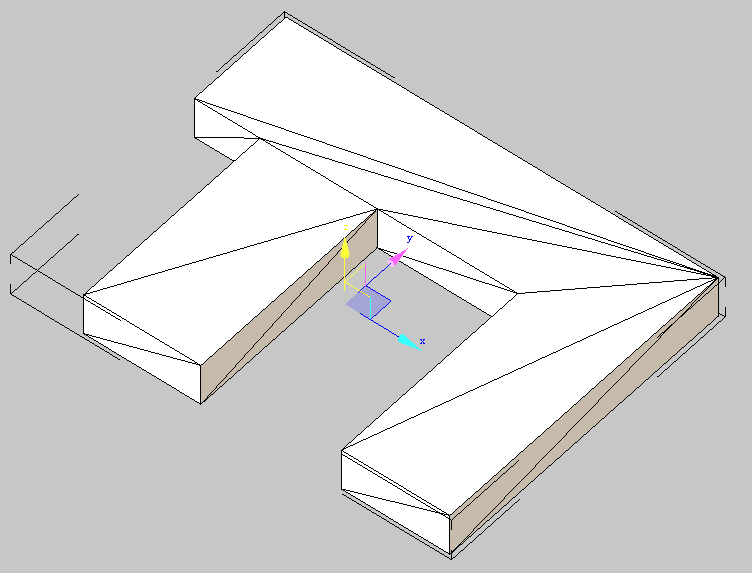

2、使用挤出修改器制作的几何体没有顶底面
⑴首先需要查看编辑修改器的“顶、底”选项是否勾选
⑵如果不是上述问题，需要查看可编辑样条线中点的层级下是否存在断开的线段、是否存在共点、共线的现象。（为了方便查看，建议在不确定几何体是否正常挤出之前不要把修改器堆栈塌陷）
⑶当二维图形过于复杂，也会出现无法正确挤出的现象。但这种情况仅限于复杂地形。
|
